1. 개요

히드라 70은 70mm 로켓탄으로, Mk66 로켓 모터에 다양한 탄두를 결합하여 사용한다. Mk 66 로켓 모터는 여러 파생형이 있으며, 미 육군, 해군, 공군에서 운용한다. 히드라 70은 항공기 발사 로켓탄으로, 랩어라운드 핀을 통해 탄도 안정성을 확보하며, 다양한 탄두와 신관을 장착하여 대물, 대인, 연막, 조명 등의 임무에 활용된다. 대한민국, 미국 등 여러 국가에서 운용하며, 정밀 유도 개량을 통해 APKWS, LOGIR, DAGR 등의 유도 로켓으로 발전했다.

더 읽어볼만한 페이지

로켓 무기 - 미사일
미사일은 추진 장치와 유도 장치를 갖춘 무기로, 다양한 추진 방식과 유도 방식을 사용하며 사거리, 발사 플랫폼, 목표 등에 따라 여러 종류로 분류되고 10세기 초 중국의 화약 로켓에서 시작되어 현대에는 국제 안보에 중요한 영향을 미치는 무기체계이다.
로켓 무기 - 신기전
신기전은 14세기 후반부터 조선 시대에 사용된 한국의 로켓 무기로, 왜구 침략에 대응하기 위해 개발되었으며, 크기와 사거리가 다른 네 종류가 존재하고 임진왜란 등 여러 전쟁에서 활용되었다.
미국의 무기 - AN/APG-77
AN/APG-77은 노스럽 그루먼과 레이시온이 개발한 AESA 방식의 항공 레이더로, 저피탐지 성능과 다목표 동시 추적 기능을 갖추고 있으며, 개량형인 AN/APG-77(v)1은 지상 공격 능력을 향상시켰다.
미국의 무기 - 레밍턴 M870
레밍턴 M870은 1950년 레밍턴사에서 출시된 펌프 액션 방식의 샷건으로, 하부 장전과 측면 배출 방식을 특징으로 하며, 군, 경찰 등 다양한 기관과 대중문화에서 널리 사용된다.

히드라 70
개요
AGM-114 헬파이어 옆에 있는 4개의 더미탄(비활성) 히드라 70 로켓
종류	로켓탄
원산지	미국
제원
무게	Mk 66 Mod 4 로켓 모터만: 탄두 장착 시: 약 , 탄두에 따라 다름
유도 방식	무유도
사용 정보
사용 국가	미국 영국 호주 대한민국 기타 (하단 '사용자' 섹션 참고)
사용된 전쟁	해당 정보 없음
발사 플랫폼	OH-58 키오와 UH-60 블랙 호크 MH-6 리틀 버드 UH-1 이로쿼이 UH-1N 트윈 휴이 UH-1Y 베놈 AH-1 코브라 AH-1W 슈퍼코브라 AH-1Z 바이퍼 AH-64 아파치 유로콥터 타이거 T-129 ATAK OV-10 브롱코 A-10 썬더볼트 II AV-8B 해리어 II F-16 파이팅 팰컨 F/A-18 호넷 P-3 오라이언 미-24
생산 정보
설계 시기	해당 정보 없음
제조사	해당 정보 없음
생산 시기	해당 정보 없음
대당 가격	2,799 달러
생산 모델	해당 정보 없음
기타 정보
엔진	해당 정보 없음
추진제	해당 정보 없음

2. 역사

히드라 70은 1940년대 후반 미국 해군이 개발한 Mk 4/Mk 40 접이식 핀 공중 로켓(FFAR)을 기반으로 만들어졌다. Mk 40은 한국 전쟁과 베트남 전쟁에서 지상군에 대한 근접 항공 지원을 위해 사용되었다.^[3]

오늘날 OH-58D(R) 카이오와 워리어와 AH-64E 아파치 롱보우, 그리고 해병대의 다용도 UH-1 휴이 및 AH-1 코브라가 히드라 로켓 발사기를 무장 파일런에 표준으로 탑재하고 있다.^[3]

히드라 70은 무유도 로켓탄으로, 다수를 발사하여 목표에 명중시키는 방식으로 사용되어 왔다. 그러나 이러한 방식은 원거리 목표에 대한 명중률이 낮고, 불필요한 파괴 및 살상을 유발하며, 헬리콥터의 탄약 탑재량을 낭비하여 운용 비용을 증가시키는 문제가 있었다. 이에 미국군은 걸프 전쟁을 거치면서 일반 로켓탄보다 명중 정밀도가 높고, 헬파이어 등의 대지 미사일보다 저렴하면서 위력을 억제한 대지 무기의 필요성을 느껴 히드라 70을 기반으로 유도 로켓을 개발했다.

대표적인 유도 로켓으로는 APKWS|Advanced Precision Kill Weapon System^영어, LOGIR|Low-Cost Guided Imaging Rocket^영어이 있으며, 이 외에도 DAGR|Direct Attack Guided Rocket^영어, GATR|Guided Advanced Tactical Rocket – Laser^영어 등이 있다.

2. 1. 개발 배경

히드라 70은 1940년대 후반 자유 비행 공중 로켓으로 사용하기 위해 미국 해군이 개발한 약 6.99cm 직경의 Mk 4/Mk 40 접이식 핀 공중 로켓에서 파생되었다. Mk 40은 고정익 및 무장 헬리콥터 등 약 20가지 발사 플랫폼에서 지상군에 근접 항공 지원을 제공하기 위해 한국 및 베트남 전쟁 기간 동안 사용되었다.^[3]

Mk 66 모터는 히드라 생산을 위해 이루어진 주요 변경사항으로, 훨씬 더 많은 추력을 제공하는 새로운 추진제를 사용했다. Mk 66 모터는 1335lbf (Mod 2/3) 또는 1415lbf (Mod 4)의 추력을 가졌다. 로켓이 발사관을 떠날 때 Mk 40의 핀은 뒤쪽에서 앞으로 뒤집혔지만, 히드라에서는 로켓 동체의 외부 직경에 맞게 곡선으로 되어 옆으로 뒤집히면서 열리는데, 이는 FFAR(접이식 핀 공중 로켓) 대신 WAFAR(랩 어라운드 핀 공중 로켓)라고 한다. 핀이 아직 열리는 동안 안정성을 향상시키기 위해 4개의 모터 노즐은 로켓이 발사관에 있는 동안 회전을 부여하기 위해 약간의 경사각을 가지고 있다.^[3]

2. 2. Mk 66 로켓 모터

히드라 70 로켓은 1940년대 후반 미국 해군이 개발한 직경 약 6.99cm의 Mk 4/Mk 40 접이식 핀 공중 로켓에서 파생되었다. Mk 40은 한국 전쟁 및 베트남 전쟁 기간 동안 사용되었다.

히드라 70 로켓의 주요 변경 사항은 새로운 추진제를 사용하는 Mk 66 모터를 채택하여 더 많은 추력을 제공한다는 점이다. Mk 66 모터는 Mod 2/3에서 1335lbf, Mod 4에서 1415lbf의 추력을 제공한다. 로켓이 발사관을 떠날 때 Mk 40의 핀은 뒤쪽에서 앞으로 뒤집혔지만, 히드라에서는 로켓 동체의 외부 직경에 맞게 곡선으로 되어 옆으로 뒤집히면서 열린다. 이러한 방식을 FFAR(접이식 핀 공중 로켓) 대신 WAFAR(랩 어라운드 핀 공중 로켓)이라고 한다. 4개의 모터 노즐은 로켓이 발사관에 있는 동안 회전을 부여하기 위해 약간의 경사각을 가지고 있어 핀이 열리는 동안 안정성을 향상시킨다.

Mk66 로켓 모터는 다양한 버전(Mod)으로 개발되었다.

명칭	설명
Mk 66 Mod 0	약 6.99cm WAFAR 범용 모터, GD 히드라 70 로켓 시리즈의 공통 모터, 최초 프로토타입, 미 육군용
Mk 66 Mod 1	Mk 66 변형, 생산 변형, 미 육군용
Mk 66 Mod 2	Mk 66 Mod 1 변형, HERO (탄약에 대한 전자기 방사선 위험) 안전, 미 해군 및 미 공군용
Mk 66 Mod 3	Mk 66 Mod 1 변형, HERO 안전, 미 육군용 Mk 66 Mod 2
Mk 66 Mod 4	Mk 66 Mod 2/3 변형, 배기 가스를 줄이기 위해 Salt rod를 통합, 모든 군사용
Mk 66 Mod 5	Mk 66 Mod 4 변형, 빠른 연소 중 추진제 배출 통합
Mk 66 Mod 6	Mk 66 Mod 4/5 변형, 주로 AH-64 헬리콥터와 함께 모기 항공기 엔진에서 2차 발사 가스의 연소 경향을 줄이도록 설계됨

Mk66은 전장 1.06m, 탄체 직경 70mm, 중량 6.2kg, 전개 시 꼬리 날개 폭 0.168m이다. 선단에는 탄두를 부착하는 나사부가, 중앙 부분에는 더블 베이스 고체 추진약과 점화 장치를 내장하고 있다. 탄체에는 홈이 파여져 있어 발사 직전에 분당 600회전시켜 발사 직후 저속 시의 탄도를 안정시킨다. 바깥쪽에는 아치형 단면을 가진 3개의 랩어라운드 핀이 수납되어 있으며, 발사 후 전개되어 공력에 의해 탄체를 분당 2,100회전시켜 탄도를 안정시킨다.

랩어라운드 핀을 갖춘 하이드라 70과 같은 로켓탄의 형태는 영어로 "Wrap-Around Fin Aerial Rocket(랩어라운드 핀 공중 발사 로켓탄, WAFAR)"이라고도 표기된다^[21]。

3. 구조 및 특징

히드라 70은 미국 해군이 1940년대 후반에 개발한 약 6.99cm 직경의 Mk 4/Mk 40 로켓(FFAR)에서 파생되었다.^[3] 한국 전쟁 및 베트남 전쟁 기간 동안 사용되었으며, 이후 더 큰 추력을 제공하는 Mk 66 모터를 사용하는 히드라 70으로 발전했다.

히드라 70은 항공기 발사 로켓탄으로, Mk66 로켓 모터에 각종 탄두를 조합한 구조를 가지고 있다. Mk66 모터는 더블 베이스 고체 추진약을 사용하며, 탄체에 파여진 홈과 3개의 랩어라운드 핀을 통해 발사 및 비행 중 안정성을 확보한다.

히드라 70의 핀은 로켓 동체의 외부 직경에 맞게 곡선으로 되어 옆으로 펼쳐지는 랩어라운드 핀(Wrap-Around Fin) 방식을 사용하며, FFAR 대신 WAFAR(랩 어라운드 핀 공중 로켓)이라고도 한다.^[21]

오늘날 히드라 70 로켓 발사기는 OH-58D(R) 카이오와 워리어와 AH-64E 아파치 롱보우, 그리고 해병대의 다용도 UH-1 휴이 및 AH-1 코브라 등에 표준으로 탑재된다.^[3]

3. 1. Mk 66 로켓 모터

Mk 66 로켓 모터는 GD 히드라 70 로켓 시리즈의 공통 모터로 사용되는 70mm (2.75인치) WAFAR(Wrap-Around Fin Aerial Rocket, 랩어라운드 핀 공중 발사 로켓탄) 범용 모터이다.^[21]

Mk66은 전장 약 105.92cm, 탄체 직경 70mm, 중량 약 6.17kg이며, 선단에 탄두를 부착하는 나사부와 중앙 부분에 더블 베이스 고체 추진약 및 점화 장치를 내장하고 있다. 탄체에는 홈이 파여져 있어, 발사 직전 분당 600회전(10 rps)시켜 발사 직후 저속 시의 탄도를 안정시킨다. 바깥쪽에는 아치형 단면을 가진 3개의 랩어라운드 핀이 수납되어 있으며, 발사 후 전개되어 공력에 의해 탄체를 분당 2,100회전(35 rps)시켜 탄도를 안정시킨다.

Mk 66 로켓 모터 제원
명칭	설명
Mk 66 Mod 0	최초 프로토타입, 미 육군용
Mk 66 Mod 1	생산 변형, 미 육군용
Mk 66 Mod 2	HERO (탄약에 대한 전자기 방사선 위험) 안전, 미 해군 및 미 공군용
Mk 66 Mod 3	HERO 안전, 미 육군용 Mk 66 Mod 2
Mk 66 Mod 4	배기 가스를 줄이기 위해 Salt rod를 통합, 모든 군사용
Mk 66 Mod 5	빠른 연소 중 추진제 배출 통합
Mk 66 Mod 6	주로 AH-64 헬리콥터와 함께 모기 항공기 엔진에서 2차 발사 가스의 연소 경향을 줄이도록 설계됨

Mk 66 모터의 연소 시간은 1.07초이며, 평균 추력은 Mod 2/3에서 1335lbf, Mod 4에서 1415lbf이다. 모터 연소 범위는 약 396.24m이며, 모터 연소 속도는 2425ft/s이다. 발사기 이탈 속도는 148ft/s이며, 가속도는 초기 60–70g, 최종 95–100g이다. 유효 사거리는 탄두 및 발사 플랫폼에 따라 에서 이며, 최대 사거리는 최적 조건 하에서 11483yard이다.

3. 2. 랩어라운드 핀 (WAFAR)

히드라 70은 로켓이 발사관을 떠날 때 핀이 뒤쪽에서 앞으로 뒤집히는 Mk 40과 달리, 핀이 로켓 동체의 외부 직경에 맞게 곡선으로 되어 옆으로 펼쳐진다. 이러한 방식을 랩어라운드 핀(Wrap-Around Fin)이라고 하며, FFAR(접이식 핀 공중 로켓) 대신 WAFAR(랩 어라운드 핀 공중 로켓)이라고도 한다.^[21] 핀이 아직 열리는 동안 안정성을 향상시키기 위해 4개의 모터 노즐은 로켓이 발사관에 있는 동안 회전을 부여하기 위해 약간의 경사각을 가지고 있다.

Mk66 로켓 모터에는 아치형 단면을 가진 3개의 랩어라운드 핀이 수납되어 있으며, 발사 후 전개되어 공력에 의해 탄체를 분당 2,100회전시켜 탄도를 안정시킨다. 또한 탄체에는 홈이 파여져 있어 발사 직전에 분당 600회전시켜 발사 직후 저속 시의 탄도를 안정시킨다.^[3]

3. 3. 발사 포드

명칭	설명
M260	7연장 경량 발사기 (35 lbs, 15.9kg)
M261	19연장 경량 발사기 (80 lbs, 36.3kg)
LAU-130/A	19연장 로켓 발사기
LAU-131/A	7연장 로켓 발사기
LAU-68D/A	7연장 LAU-68C/A 변형; Mk 66 로켓 모터와 호환; 외부 열 보호 코팅; 단발 및 연발 사격 지원
LAU-69D/A	19연장 LAU-61B/A 변형; Mk 66 로켓 모터와 호환; 외부 열 보호 코팅; 단발 및 연발 사격 지원

네덜란드 AH-64 아파치에 장착된 M261 발사기에 있는 더미 히드라 70. 일부 로켓의 팁이 흰색이고 (로켓의 길이가 더 짧으며, 엄빌리컬 커넥터를 통해 발사기에 부착되어 있음) 탄두와 신관의 유형이 다르기 때문이다.

히드라 70은 다음 포드에서 발사된다. ( ) 안은 히드라 70 수용 수.

해군: LAU-61C/A (19), LAU-68D/A (7), LAU-68E (7)
공군: LAU-130/A (19), LAU-131/A (7)
육군: M260 (7), M261 (19)

4. 탄두

히드라 70 로켓은 다양한 목표물에 대응하기 위해 여러 종류의 탄두를 사용한다. 크게 단일 탄두, 카고 탄두, 훈련 탄두로 나눌 수 있다.

단일 탄두는 충격 신관이나 원격 설정 다중 선택 신관을 사용하며, 가장 흔한 탄두는 M151 "10 파운더"이다. M151은 폭발 반경 10미터, 파편 살상 반경은 약 50미터에 달한다.^[5] M247 HEDP 탄두는 M72 LAW와 유사한 수준으로, 약 300mm의 압연 균질 장갑을 관통할 수 있다.^[6]

카고 탄두는 공중 폭발 방식으로, "벽 안의 공간" 개념을 활용하거나 고정된 이격 신관을 사용한다.

훈련 탄두는 실제 탄두와 유사한 비행 특성을 가지면서도 안전하게 훈련할 수 있도록 설계되었다.

대인 및 대물용 고폭탄(HE)은 50m의 살상 범위를 가지며, M423, M427, M433, M429, M440 등의 신관을 사용한다. 무게는 3.92kg이며, 1.04kg의 컴포지션 B-4 폭약으로 구성된다. M229는 M151의 확장형으로, 2.17kg의 장약을 가지며 M433을 제외한 M151과 동일한 신관을 사용한다. M247은 장갑 표적용 성형 작약탄/HEDP 탄두이며, M438 착발 신관을 사용한다.

M274는 훈련용 연막탄·조명탄으로 M151과 탄도 특성이 유사하며, 현재는 생산되지 않는다.

M257은 낙하산을 통해 550m에서 전개되어 100만 칸델라 밝기로 120초 이상 연소하며 1.6km 범위를 0.5 럭스로 비추는 조명 플레어(조명탄)이다. M442 공중 기폭 신관을 내장한다. M278은 적외선 조명탄이며, 역시 M442 신관을 사용한다.

M264(적린)와 M259(황린)는 연막탄이다. 주로 전진 항공 통제관(FAC)이 탑승하는 기체에서 근접 항공 지원 시 공격 목표 지시에 사용되며, M439 시한 신관을 사용한다.

4. 1. 종류

명칭	설명	무게	탄약	뇌관 유형	뇌관 옵션
M151	고폭탄 (HEDP) '10 파운더'	약 3.95kg (뇌관 제외)	약 1.04kg Comp B-4 HE	M423	1, 2, 5, 7, 8
M156	백린탄 (WP)	약 4.38kg	약 1.00kg WP	M423, M429	1, 2, 6, 7
M229	고폭탄 (HEDP); 연장형 M151 '17 파운더'	약 7.71kg (뇌관 장착)	약 2.18kg Comp B-4 HE	M423	1, 2, 6, 7
M247	고폭 대전차 (HEAT)/고폭 이중 목적 (HEDP)	약 3.99kg	약 0.91kg Comp B HE	M438 PD	4 (탄두 내장)
M255	APERS (대인) 탄두		2500개, 28gr 플레셰트		9
M255E1/A1	플레셰트 탄두	약 6.35kg	1179개, 60gr 플레셰트	M439	9
M257	낙하산 조명탄	약 4.99kg	M257 캔들(섬광탄) 100만 칸델라	M442	10 (탄두 내장)
M259	백린탄 (WP)				9
M261	다목적 소형탄 (MPSM)	약 6.12kg	9 M73 (수류탄) 서브뮤니션	M439 및 M84 전기 뇌관	9
M264	적린 (RP) 연막탄	약 3.90kg	72 RP 펠릿	M439	9
M267	MPSM 연습용	약 6.12kg	3개의 마킹 SM, 6개의 금속 추	M439 및 M84 전기 뇌관	9
M274	연습용 (연막탄)	약 4.22kg	약 56.70g 과염소산칼륨과 알루미늄 분말	M423	1
M278	적외선 (IR) 낙하산 조명탄	약 4.99kg	M278 IR 섬광탄 1개	M442	10 (탄두 내장)
M282	다목적 관통 탄두	약 6.21kg	약 0.44kg PBXN-110	지연
Mk 67 Mod 0	백린탄 (WP)				1, 2, 6, 7
Mk 67 Mod 1	적린 (RP)				1, 2, 6, 7
WTU-1/B	연습용	약 4.22kg	불활성	없음	없음
WDU-4/A	APERS 탄두	약 4.22kg	96개의 알 수 없는 무게의 플레셰트		12 (탄두 내장)
WDU-4A/A	APERS 탄두^[7]	약 4.22kg^[7]	2205개, 20gr 플레셰트^[7]	M405A2^[7]	12 (탄두 내장)

4. 2. 신관

히드라 70 로켓에는 다양한 종류의 신관이 사용된다. 다음은 그 목록이다.

번호	명칭	설명	비고
1	M423	저속 플랫폼(헬리콥터)용 노즈 마운트, 점폭	47yard에서 102yard
2	M427	고속 플랫폼용 노즈 마운트, 점폭	197yard에서 466yard
3	XM436	공중 폭발, 모터 연소 지연
4	XM438/M438	노즈 마운트, 점폭
5	M440	점폭
6	Mk 352 Mod 0/1/2	점폭
7	M429	근접 공중 폭발
8	M433	노즈 마운트, 저항-커패시턴스(RC)	수퍼 퀵(PD) 11yard에서 49yard 지연, 5.5yard 간격, 3.3yard 벙커 관통 옵션 포함
9	M439	베이스 마운트, 저항-커패시턴스(RC), 탑재량 배출 파일럿 선택 가능	547yard에서 7874yard 사이의 자탄 배출 (AH-1에서는 766yard에서 7546yard) 27G
10	M442	공중 폭발, 모터 연소 지연	3281yard에서 플레어 방출, 장전에 17-22g 필요
11	M446	베이스 마운트, 공중 폭발, 모터 연소 지연
12	Model 113A	베이스 마운트, 공중 폭발, 모터 연소 지연

고폭탄(HE)에는 M423 헬리콥터 포인트 파쇄 신관, M427 고성능 항공기 포인트 파쇄 신관, M433 초신속/지연 관통 신관, M429 공중 기폭 근접 신관, M440 착발 신관 중 하나가 사용될 수 있다.

연막탄·발광탄은 M274로 불리며, M151과 유사한 탄도 특성을 가지며, 동일한 신관을 장착할 수 있지만 현재는 생산되지 않는다.

성형 작약탄/HEDP(고폭력 이중 목적) 탄두에는 M438 착발 신관이 사용된다.

조명탄에는 M442 공중 기폭 신관이 내장된다.

적린 및 황린 연막탄두에는 M439 시한 신관이 사용된다.

5. 운용 현황

히드라 70 로켓은 전 세계 여러 국가에서 다양한 항공기에 탑재되어 운용되고 있다. 주요 운용 국가 및 기종은 아래 표와 같다.

국가	운용 기종 및 기타 정보
미국	AH-64 아파치, AH-1W 슈퍼코브라, AH-1Z 바이퍼, OH-58D 카이오와 워리어, UH-60, AH-6 등 (#미국 문단 참조)
오스트레일리아	APKWS^[17]
콜롬비아	^[12]
이집트	^[14]
인도	APKWS^[17]
이라크	APKWS
요르단	APKWS^[17]
쿠웨이트	^[12]
레바논	APKWS
네덜란드	APKWS^[17]
나이지리아	APKWS
파키스탄	^[15]
필리핀	APKWS^[17]
카타르	APKWS
사우디아라비아	^[15]
대한민국
대만	^[12]
태국	^[16]
튀니지	APKWS^[17]
우크라이나	Mi-24 공격헬기에 사용^[18]
아랍에미리트
영국	^[12]
일본	벨 OH-58D 키오와 헬리콥터에 사용^[13]

5. 1. 미국

미국 육군에서 히드라 70 로켓은 M261 19연장 로켓 발사기를 사용하는 AH-64 아파치 및 AH-64D 아파치 롱보우 헬리콥터 파생형과 7연장 M260 로켓 발사기를 사용하는 OH-58D 카이오와 워리어에서 발사된다.^[3] 미국 해병대에서는 임무에 따라 M260 또는 M261 발사기가 AH-1W 슈퍼코브라와 AH-1Z 바이퍼에 사용된다. M260 및 M261은 Mk 40 시리즈를 대체한 Mk 66 시리즈 로켓 모터와 함께 사용되며, Mk 66은 시스템 중량을 줄였고 원격 신관 설정 인터페이스를 제공한다. 히드라 70은 미 육군에서 UH-60 및 AH-6 시리즈 항공기에서도 발사되었다.^[3]

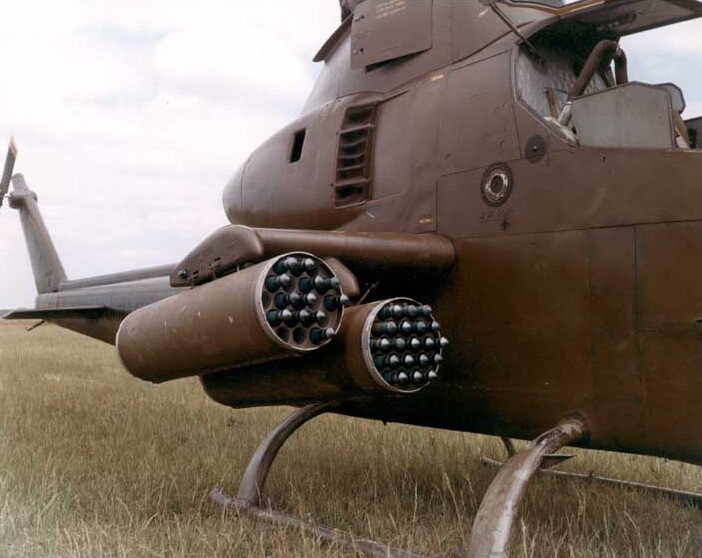

AH-1G 코브라와 UH-1B "휴이"는 Mk 40 로켓 모터용으로 설계된 M158 7연장 및 M200 19연장 로켓 발사기를 포함한 다양한 발사기를 사용했지만, 미 해병대에서 Mk 66 로켓 모터와 호환되지 않아 업그레이드된 파생형으로 교체되었다. 히드라 70 로켓 시스템은 미 해군과 미 공군에서도 사용된다.^[3]

5. 2. 기타 국가

국가	운용 기종 및 기타 정보
오스트레일리아	APKWS^[17]
콜롬비아	^[12]
이집트	^[14]
인도	APKWS^[17]
이라크	APKWS
요르단	APKWS^[17]
쿠웨이트	^[12]
레바논	APKWS
네덜란드	APKWS^[17]
나이지리아	APKWS
파키스탄	^[15]
필리핀	APKWS^[17]
카타르	APKWS
사우디아라비아	^[15]
대한민국
대만	^[12]
태국	^[16]
튀니지	APKWS^[17]
우크라이나	Mi-24 공격헬기에 사용^[18]
아랍에미리트
영국	^[12]
일본	벨 OH-58D 키오와 헬리콥터에 사용^[13]

6. 정밀 유도 개량 (Precision Guided Hydra 70)

히드라 70은 무유도 로켓탄으로, 다수를 발사하여 그 중 일부가 목표에 명중하는 방식으로 사용되어 왔다. 그러나 이러한 방식은 원거리에서 명중률이 떨어지고, 불필요한 파괴와 살상을 유발하며, 무장 탑재량이 적은 헬기의 탄약 낭비로 이어져 운용 비용을 증가시키는 문제가 있었다.

이에 미국군은 걸프 전쟁을 거치며 일반 로켓탄보다 명중률이 높고, 헬파이어와 같은 대지 미사일보다 저렴하며 위력이 낮은 대지 무기의 필요성을 느꼈다. 그 결과 히드라 70의 탄체를 활용한 유도 로켓 개발이 이루어졌다.

히드라 70의 정밀 유도 개량형으로는 BAE 시스템스의 첨단 정밀 살상 무기 시스템(APKWS) II, 미 해군의 저가형 유도 영상 로켓(LOGIR), 록히드 마틴의 직접 공격 유도 로켓(DAGR) 등이 대표적이다. 이 외에도 앨리언트 테크시스템스/엘빗의 유도형 첨단 전술 로켓 - 레이저(GATR-L), 레이시온의 TALON, 포지 드 제브뤼의 SAL-레이저 유도 로켓(FZ275 LGR) 등이 있다.

종류	제조사	특징
첨단 정밀 살상 무기 시스템(APKWS) II	BAE 시스템스	세미 액티브 레이저 유도, 다양한 탄두 사용 가능, 헬파이어 주니어 별명
저가형 유도 영상 로켓(LOGIR)	미 해군	적외선 시커, 발사 후 망각 기능
직접 공격 유도 로켓(DAGR)	록히드 마틴	헬파이어 II와 호환, LOBL/LOAL 가능
유도형 첨단 전술 로켓 - 레이저(GATR-L)	앨리언트 테크시스템스/엘빗
TALON	레이시온
SAL-레이저 유도 로켓(FZ275 LGR)	포지 드 제브뤼

APKWS는 2012년 3월, TALON은 2014년 9월에 실전 배치되었다. 터키 로켓산의 치리트는 70mm 로켓 발사기와 호환되지만, 히드라 70 구성품을 사용하지 않고 독자 개발되었다.

6. 1. APKWS (Advanced Precision Kill Weapon System)

BAE 시스템스의 첨단 정밀 살상 무기 시스템(APKWS) II는 히드라 70 로켓을 정밀 유도 탄약(PGM)으로 전환하는 저비용 고정밀 무기 체계이다. APKWS는 Advanced Precision Kill Weapon System의 약자로, 히드라 70의 탄두와 모터 사이에 세미 액티브 레이저 유도 장치를 부착하고 4개의 가동익으로 제어하는 방식이다. 각 가동익은 접이식이며, 소형 레이저 시커를 갖추고 있어 발사 후 전개되어 시커의 시야를 넓힌다.

APKWS는 2012년 3월에 처음 실전 배치되었으며, 최소 사거리는 1,500m, 최대 사거리는 5,000m 정도이다. M151, M261, M264, M267, M255A1, M229, M257, M278, WTU-1/B 등 다양한 탄두를 사용할 수 있다. 비공식적으로 '''헬파이어 주니어'''라는 별명으로 불린다.

6. 2. LOGIR (Low-Cost Guided Imaging Rocket)

LOGIR는 미 해군이 개발한 저가형 영상 유도 로켓탄(Low-Cost Guided Imaging Rocket)이다. 히드라 70 탄두 선단에 적외선 시커와 탄두와 모터 사이에 4개의 접이식 동익을 장착했다. APKWS와 달리, 모기체에서 영상 데이터를 입력하면 발사 후에는 발사 후 망각이 가능하다.^[1]

6. 3. DAGR (Direct Attack Guided Rocket)

DAGR은 록히드 마틴에서 개발한 직접 공격 유도 로켓(Direct Attack Guided Rocket)이다. 히드라 70의 모터를 활용하고 전반부를 반능동 레이저 유도 장치, M423 신관, M151 탄두로 교체했다. 헬파이어 II와의 호환성을 중시하여, 헬파이어 II처럼 LOBL(발사 전 록온)뿐만 아니라 LOAL(발사 후 록온)도 가능하다. 기존의 M260/M261 발사 포드 외에 헬파이어용 M299 4연 발사기 레일 중 하나에 장착하는 4발들이 캐니스터가 있어 헬파이어 II와 DAGR을 함께 운용할 수 있다.

6. 4. 기타

히드라 70 로켓을 정밀 유도 탄약(PGM)으로 전환하여 다른 유도 미사일보다 저렴한 비용으로 더 정확한 무기를 생산하려는 여러 설계 노력이 있다. 여기에는 다음이 포함된다.

BAE 시스템스 첨단 정밀 살상 무기 시스템(APKWS) II
미 해군 저가형 유도 영상 로켓(LOGIR)
록히드 마틴 직접 공격 유도 로켓(DAGR)
앨리언트 테크시스템스/엘빗 유도형 첨단 전술 로켓 - 레이저(GATR-L)
레이시온 TALON
포지 드 제브뤼 SAL-레이저 유도 로켓(FZ275 LGR)

APKWS는 2012년 3월에 처음 실전 배치되었으며, TALON은 2014년 9월 아랍에미리트군을 위해 완전 생산에 들어갔다.

터키의 로켓산 치리트는 70mm 로켓 발사기와 호환되는 유사한 미사일이지만, 처음부터 개발되었으며 하이드라 70 구성품을 사용하지 않는다.

히드라 70은 무유도 로켓탄으로, 한 번에 다수를 발사하여 일부가 목표에 명중하면 된다는 식으로 사용되어 왔다. 그러나 이러한 사용 방식으로는 목표가 원거리일수록 명중률이 저하되고, 불필요한 파괴 및 살상을 일으키는 경우가 있었다. 또한, 무장 탑재량이 적은 헬리콥터의 휴대 탄약을 낭비하게 되어, 전체적인 운용 비용 증가로 이어졌다. 이에 미국군은 일반 로켓탄보다 명중 정밀도가 높고, 헬파이어 등의 대지 미사일보다 저렴하면서 위력을 억제한 대지 무기의 필요성을 걸프 전쟁에서 절실히 느껴, 히드라 70의 탄체를 유용한 유도 로켓을 개발했다.

7. 사건/사고

2019년, 대만에서 버려진 히드라 70 로켓이 폭발하여 민간인이 사망하는 사고가 있었다.^[4]

7. 1. 대만 민간인 폭발 사고 (2019)

2019년, 대만의 72세 남성이 버려진 히드라 70 로켓을 전기톱으로 절단하던 중 폭발로 사망했다. 그는 로켓을 파이프 조각으로 착각했다.^[4] 이 로켓은 어선 그물에 걸려 해안으로 떠내려왔고, 선원들이 고철로 버린 것이었다.^[4]

8. 대중문화

'''아파치'''

: 미국 육군 AH-64A 아파치에 탑재된 히드라 70이 레이더 시설이나 적 공격 헬리콥터에 사용된다.

'''엔 에미 라인'''

: 미국 해병대 UH-1N 트윈 휴이에 탑재된 히드라 70이 주인공을 습격하는 세르비아인무장세력에 사용된다.

'''가메라 2: 레기온 내습'''

: 육상자위대 AH-1S에 탑재된 히드라 70이 나자키 송신소에 모여드는 소형 레기온에 사용된다.

'''속・전국 자위대'''

: 만화・소설판에서 전국 시대로 타임 슬립한 미국군 공격 헬리콥터에 탑재된 히드라 70이, 마찬가지로 타임 슬립하여 세키가하라 전투에서 서군에 협력하는 자위대에 사용된다.

:: 만화판에서는 AH-64D 아파치 롱보우, 소설판에서는 AH-1W 슈퍼코브라에 탑재되어 있다.

'''월드 워 Z'''

: 미국 육군 RAH-66 코만치에 탑재된 히드라 70이 좀비떼에게 사용된다.

'''제로의 요격'''

: 제4대(對)전차 헬리콥터 부대 소속 AH-64D에 탑재된 히드라 70이 스미다강에 추락한 화물기를 분쇄하여 강의 범람을 막기 위해 사용된다.

'''일본 북한 전쟁 다케시마 해역 대공해전'''

: 육상자위대 AH-1S에 탑재된 히드라 70이 북한 공작원에게 사용된다.

'''일본국 소환'''

: 소설판과 만화판에 등장한다. 육상자위대 AH-1S에 탑재된 히드라 70이 로우리아 왕국의 기병대에 사용된다. 소설판에서는 로우리아 왕국 해군의 목조 범선에 대한 대함 공격에도 사용된다.

'''바이오하자드: 벤데타'''

: 노벨라이즈판에 BSAA 소속 V-22 오스프리에 탑재된 히드라 70이 바이러스 투여로 육체 강화된 디에고 고메스에게 사용된다.

'''Wargame Red Dragon'''

: NATO 진영의 각종 헬리콥터나 항공기 무장으로 "M151 Hydra"라는 명칭으로 등장한다.

'''배틀필드 시리즈'''

:; '''BF2'''

::: AH-1Z 바이퍼와 AH-64D 아파치 롱보우에 탑재되어 등장.

:; '''BF2MC'''

::: AH-64D와 AS-665 타이거에 탑재되어 등장.

:; '''BFBC2'''

::: AH-64D에 탑재되어 등장.

:; '''BF3'''

::: AH-1Z와 F/A-18E/F 슈퍼 호넷에 탑재되어 등장. 작중 명칭은 "로켓 포드".

:; '''BF4'''

::: "하이드라 로켓"이라는 명칭으로 등장. 공격 헬리콥터나 공격기에 탑재할 수 있다.

'''머세너리즈'''

:; '''머세너리즈'''

::: 대한민국 국군이 사용하는 RAH-66 코만치 (작중 명칭은 "LHX")에 탑재되어 등장.

:; '''머세너리즈 2: 월드 인 플레임스'''

::: 연합군이 사용하는 AH-1W 슈퍼 코브라의 무장으로 등장.

참조

_[1] 뉴스 Rockets galore http://www.economist[...] economist.com
_[2] 간행물 Hydra-70 2.75-inch (70mm) family of rockets http://www.gdatp.com[...] General Dynamics Armament and Technical Products 2012-11-01
_[3] 간행물 Hydra 70 http://www.gdatp.com[...] GDATP 2010-08-06
_[4] 웹사이트 Man killed after sawing into Hydra 70 rocket in NE Taiwan https://www.taiwanne[...] Taiwan News 2019-10-22
_[5] 뉴스 New laser-guided rocket capability tested http://www.eglin.af.[...] AF.mil 2016-10-03
_[6] 웹사이트 "70mm M247 Hydra Rocket." https://cat-uxo.com/[...] CAT-UXO 2024-10-08
_[7] 웹사이트 MOTIS Ordnance Category http://www.uxoinfo.c[...] 2023-05-21
_[8] 뉴스 FZ to set finalise development of new 2.75 in laser guided rocket https://www.janes.co[...] IHS Jane 2016-01-13
_[9] 뉴스 U.S. Marines Field APKWS Guided Rocket in Afghanistan http://www.ainonline[...] Ainonline.com 2012-04-27
_[10] 뉴스 Raytheon begins full rate production on TALON Laser Guided Rockets for the UAE http://investor.rayt[...] Raytheon new release 2014-09-15
_[11] 웹사이트 Archived copy https://web.archive.[...] 2016-11-24
_[12] 서적 2013 US Army Weapon Systems Handbook https://asc.army.mil[...] 2024-01-31
_[13] 뉴스 Kiowa Warrior - Live Firing and Rocket Launching https://www.morh.hr/[...] Croatian Ministry of Defence 2018-10
_[14] 웹사이트 Hydra-70 2.75 Inch Rocket Systems - USAASC https://asc.army.mil[...] 2022-03-15
_[15] 뉴스 Contracts for May 29, 2015 https://www.defense.[...]
_[16] 뉴스 Thailand – AH-6i Helicopters https://www.dsca.mil[...]
_[17] 웹사이트 Trade Registers https://armstrade.si[...] Stockholm International Peace Research Institute
_[18] 뉴스 Ukraine's Mi-24 Hinds Now Armed With U.S. 70mm Hydra Rockets https://www.twz.com/[...] The Drive 2023-08-01
_[19] 뉴스 US Army buys $3.4bn worth of Hydra-70 rockets https://www.flightgl[...]
_[20] 웹사이트 2.75-Inch Rockets -- Designation-Systems.Net http://www.designati[...]
_[21] 문서 "#航空機搭載兵器"
_[22] 서적 The Military Balance 2023 Routledge 2023-02-15

본 사이트는 AI가 위키백과와 뉴스 기사,정부 간행물,학술 논문등을 바탕으로 정보를 가공하여 제공하는 백과사전형 서비스입니다.
모든 문서는 AI에 의해 자동 생성되며, CC BY-SA 4.0 라이선스에 따라 이용할 수 있습니다.
하지만, 위키백과나 뉴스 기사 자체에 오류, 부정확한 정보, 또는 가짜 뉴스가 포함될 수 있으며, AI는 이러한 내용을 완벽하게 걸러내지 못할 수 있습니다.
따라서 제공되는 정보에 일부 오류나 편향이 있을 수 있으므로, 중요한 정보는 반드시 다른 출처를 통해 교차 검증하시기 바랍니다.

문의하기 : help@durumis.com
